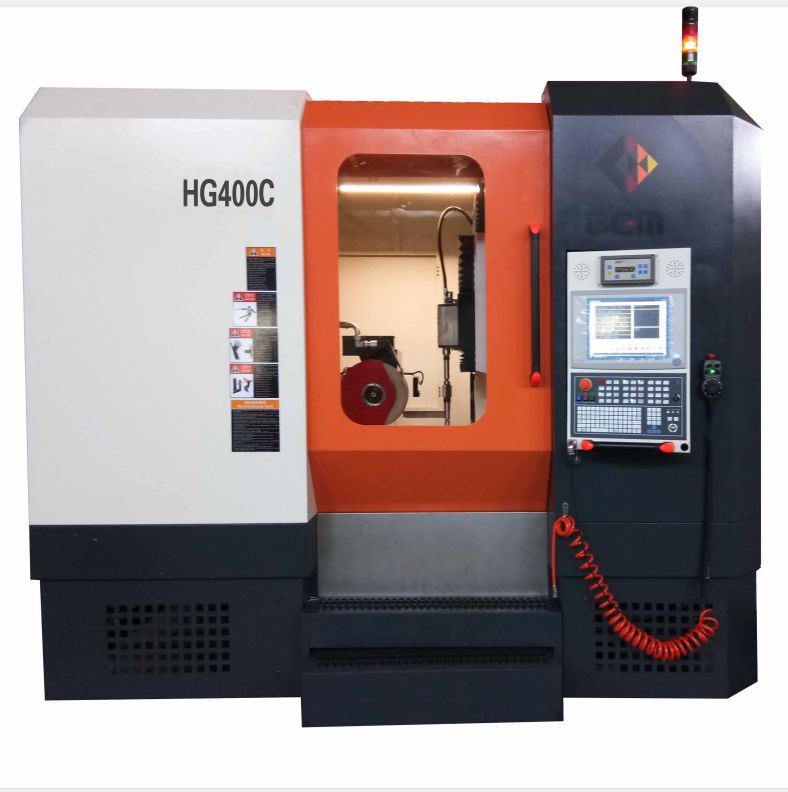

HG400C是在HG400的基础功能上扩展型机床。实现了更高智能、高刚性化的产品, 具有加工精度高、加工效率高、 精度保持性好的特点外。 还具有砂轮护罩自动旋转、自动对刀、 自动门、 自动吹气、 砂轮自动打顶及顶尖自动上下移动等功能。该机床采用砂轮与工件的连续展成磨削原理,通过八轴控制五轴联动, 完成修形和磨削功能。
|
加工参数 |
砂轮修行转速: |
40～200rpm |
|
|
加工直齿外径mm |
Φ10～Φ400 |
工件转速：（C轴） |
≤310rpm（与B轴同步） |
|
工件模数mm |
0.5～6 |
X砂轮径向进给 mm |
260 |
|
工件齿数 |
8～358 |
Y工件切向移动 mm |
140 |
|
压力角 |
14.5°～30° |
Z工件垂直移动 mm |
210 |
|
最大齿宽mm |
190 |
U砂轮修整滚轮的横向进给 |
150mm |
|
最大螺旋角 |
±45° |
V砂轮修整滚轮的纵向进给 |
150mm |
|
工件重量（含工装） |
80Kg |
|
|
|
机床参数 |
其他参数 |
||
|
主轴中心与工件中心距 |
140～400mm |
工件主轴内孔锥度 |
莫氏No3 |
|
上下尖顶距 |
180～420mm |
上顶尖内孔锥度 |
莫氏No3 |
|
砂轮规格 |
Φ350×φ160×104 |
电机总功率 |
45kw |
|
砂轮过心直径 |
Φ280 |
蘑菇头直径 |
Φ40 |
|
砂轮最小修行直径 |
Φ240 |
主机重量（T） |
12 |
|
砂轮线速度 |
30- 63m/s |
外形尺寸（LxWxH） |
3018x2280x2677 |
