加工参数 |
砂轮修行转速: |
40～200rpm |
|
|
加工直齿外径mm |
Φ20～Φ550 |
工件转速（C轴） |
≤310rpm（与B轴同步） |
|
工件模数mm |
1～8 |
X砂轮径向进给 mm |
410（480） |
|
工件齿数 |
8～510 |
Y工件切向移动 mm |
140 |
|
压力角 |
14.5°～30° |
Z工件垂直移动 mm |
270 |
|
最大齿宽mm |
200(260) |
V砂轮修整滚轮的横向进给 |
165mm |
|
最大螺旋角 |
±45° |
W上顶尖上下移动 |
300mm |
|
工件重量（含工装） |
150Kg |
|
|
|
机床参数 |
其他参数 |
||
|
主轴中心与工件中心距 |
160～640mm |
工件主轴内孔锥度 |
莫氏No.4 |
|
上下尖顶距 |
280～480(580)mm |
上顶尖内孔锥度 |
莫氏No.4/5 |
|
砂轮规格 |
Φ350(400)×φ160×104 |
电机总功率 |
60kw |
|
砂轮过心直径 |
Φ320 |
蘑菇头直径 |
Φ50/63 |
|
砂轮齿根圆直径 |
Φ240 |
主机重量（T） |
14 |
|
砂轮线速度 |
30- 63m/s |
外形尺寸（LxWxH） |
3050x2215x2677 |

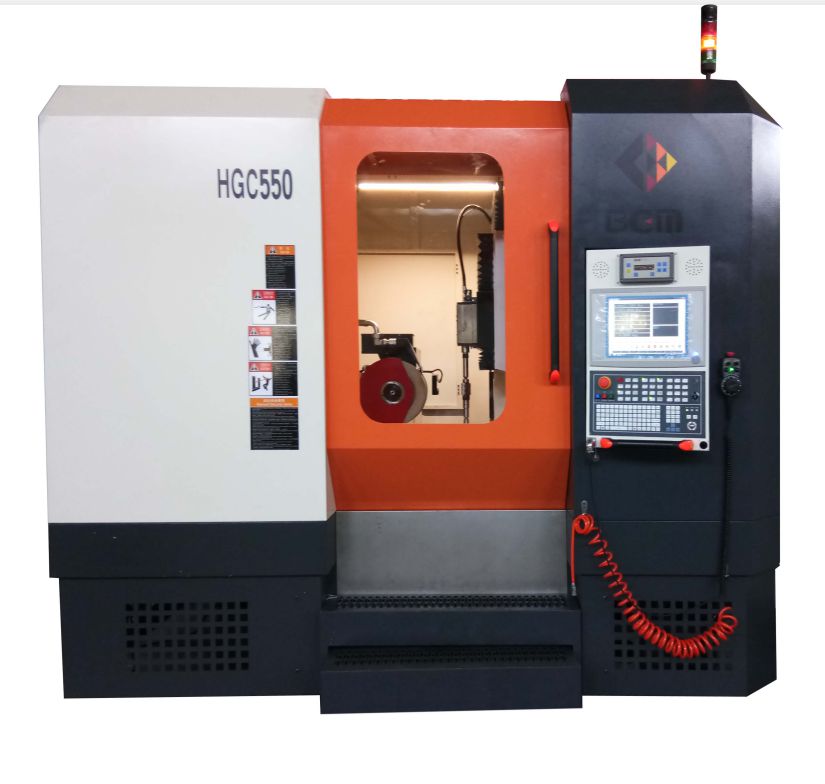

西安贝吉姆HGC550数控蜗杆砂轮磨齿机
